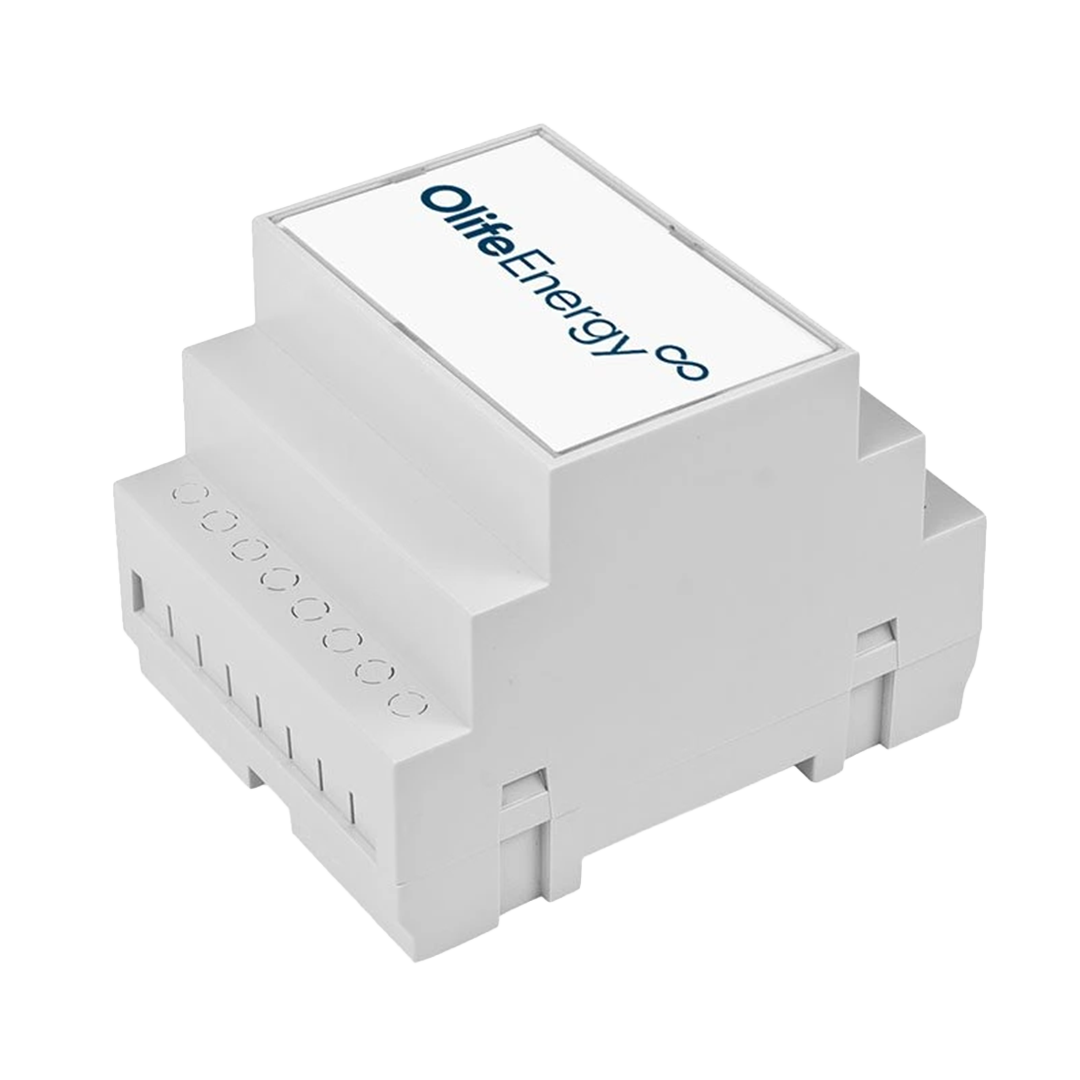

SmartMeter Olife Energy

További műszaki információk

A SmartMeter egy olyan berendezés, amely egy wallbox teljesítményét szabályozza, használható Wallboxokhoz, Doubleboxokhoz és AC rack töltőállomásokhoz BASE és SMART változatban is.

Az Olife Energy SmartMeter Olife Energy wallboxot vezérel egyetlen csatlakozáson (a töltőállomás típusától függően egy vagy két töltőpont – DoubleBox).

A SmartMeter méri az ingatlan vagy annak részáramkörének áramfelvételét, és kiértékeli az Olife Energy töltőállomások rendelkezésre álló teljesítményét. Ezután a rendelkezésre álló bemeneti teljesítménynek megfelelően szabályozza a töltőáramot. Biztosítja az elektromos csatlakozás kapacitásának optimális kihasználását, és így megakadályozza a túlterhelést vagy a hálózat kiesését.

A mérés közvetetten történik, mérőtranszformátorok segítségével. A mérőegység 5 modul méretet foglal el a kapcsolótáblában (egység + 1 megszakító), a másik 5 modult az Olife Energy Clouddal való kommunikációt szolgáló egység foglalja el, tápellátása pedig a kapcsolótábláról történik 1P + N 230V fázisfeszültséggel, teljesítménymérés esetén 3P + N(PEN) 400V / 50 Hz.

Az állomással való kommunikáció soros vonalon keresztül történik az RS485 buszon, MODBUS RTU protokollal, a busz galvanikusan le van választva. A csatlakoztatáshoz egy RJ45 csatlakozót használnak.

Az egység a fő elosztótáblában van elhelyezve egy DIN-sínre.

SmartMeter Wireless változat

A SmartMeter Wireless egy vezeték nélküli modullal van bővítve, amely lehetővé teszi a kommunikációt a Wallbox, Doublebox és Stand AC töltőállomással. A SmartMeter Wireless vezeték nélkül kommunikál a töltőállomással, két LoRa modul segítségével. Az egyik a Smartmeter Wirelessben, a másik pedig a wallboxban található

Letöltés:

Műszaki adatlap (angol PDF)
